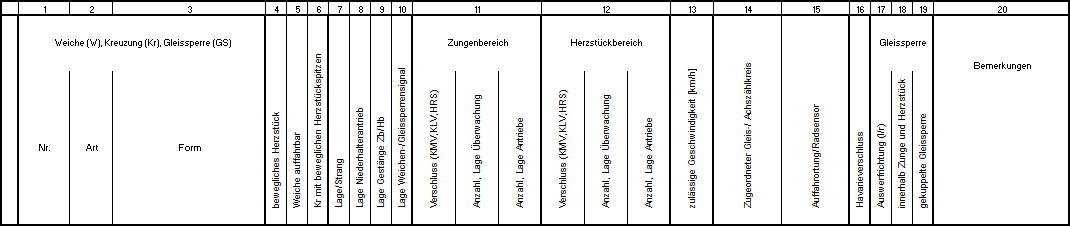

Weichentabelle

Bezeichnung

Papiergröße

Dargestellte Objekte pro Blatt

Streckenblock_297x590

Höhe:297 mm; Länge: 590 mm

40

Spaltennr.

Eigenschaft

ergänzender Hinweis

1

Bezeichnung Tabelle

Die Eigenschaft 'Bezeichnung Tabelle' des Weichenelementes wird eingetragen.

2

Weichenart

Die Eigenschaft 'Weichenart' der Weichenanlage wird eingetragen. Für Gleissperren wird der Eintrag [GS] vorgenommen.

3

Grundform

Die Eigenschaft 'Grundform' der Weichenanlage wird für Weichen, Kreuzungen und Kreuzungsweichen eingetragen.

4

Herzstück Antrieb Anzahl

Die Eigenschaft 'Herzstück Antrieb Anzahl' der Weichenkomponente wird geprüft. Wenn der eingetragene Wert >0 ist, wird der Eintrag [x] vorgenommen. Ansonsten wird der Eintrag [-] vorgenommen.

5

Auffahrortung

Die Eigenschaft 'Auffahrortung' im Weichenelement wird geprüft. Der Eintrag [x] wird vorgenommen, wenn die Checkbox 'Auffahrortung' = [false], d. h. Strich gesetzt wurde. Der Eintrag wird für beide Zeilen [L] und [R] vorgenommen.

6

Antrieb Anzahl

Die Eigenschaft 'Antrieb Anzahl' der Weichenkomponente von Kreuzungen wird geprüft. Wenn der eingetragene Wert >0 ist, dann wird der Eintrag [x] vorgenommen.

7

-

Für jedes exportierte Weichenelement wird jeweils eine Zeile [L] und [R] eingetragen.

8, 9, 10

-

Die Einträge sind manuell in der Exportansicht vorzunehmen. Durch Speichern des Projektes bleibt der Eintrag für spätere Exporte erhalten. Im Projekt werden die Angaben nur noch durch Angabe einer entsprechenden Regelzeichnung vorgenommen.

11a

Grundform

Der Eintrag wird automatisch aus der Eigenschaft 'Grundform' in der Weichenanlage berechnet. Die Einträge [KLV], [KLV KMV], [KLV GMV], [KLV, KMV GMV] usw. sind möglich. Beispiel: für Weichen mit dem Zweigleisradius [190] in der Grundform wird der Wert [KLV] eingetragen.

11b

-

Der Eintrag ist manuell in der Exportansicht vorzunehmen. Durch Speichern des Projektes bleibt der Eintrag für spätere Exporte erhalten.

11c

Antrieb Anzahl, Elektrischer Antrieb Lage

Der Wert aus der Eigenschaft 'Antrieb Anzahl' der Weichenkomponente wird exportiert und in Klammern dahinter mit dem Wert aus der Eigenschaft 'Elektrischer Antrieb Lage' der Weichenkomponente ergänzt. Die Einträge werden wie folgt vorgenommen:

•Der Eintrag wird in die Zeile [L] vorgenommen, wenn die Eigenschaft 'Elektrischer Antrieb Lage' mit [links] befüllt ist.

•Der Eintrag wird in die Zeile [R] vorgenommen, wenn die Eigenschaft 'Elektrischer Antrieb Lage' mit [rechts] befüllt ist.

•Der Eintrag wird in die Zeilen [L] und [R] vorgenommen, wenn die Eigenschaft 'Elektrischer Antrieb Lage' mit [mittig] oder [Sonstige] befüllt ist oder keine Lage angegeben wurde.

12a

Grundform

Die Eigenschaft 'Grundform' der Weichenanlage wird geprüft. Enthält die Grundform den Text [fb], wird der Eintrag [KLV KMV] vorgenommen.

12b

-

Der Eintrag ist manuell in der Exportansicht vorzunehmen. Durch Speichern des Projektes bleibt der Eintrag für spätere Exporte erhalten.

12c

Herzstück Antrieb Anzahl, Elektrischer Antrieb Lage

Der Wert aus der Eigenschaft 'Herzstück Antrieb Anzahl' der Weichenkomponente wird exportiert und in Klammern dahinter mit dem Wert aus der Eigenschaft 'Elektrischer Antrieb Lage' der Weichenkomponente ergänzt. Die Einträge werden wie folgt vorgenommen:

•Der Eintrag wird in die Zeile [L] vorgenommen, wenn die Eigenschaft 'Elektrischer Antrieb Lage' mit [links] befüllt ist.

•Der Eintrag wird in die Zeile [R] vorgenommen, wenn die Eigenschaft 'Elektrischer Antrieb Lage' mit [rechts] befüllt ist.

•Der Eintrag wird in die Zeilen [L] und [R] vorgenommen, wenn die Eigenschaft 'Elektrischer Antrieb Lage' mit [mittig] oder [Sonstige] befüllt ist oder keine Lage angegeben wurde.

13

Geschwindigkeit Linkslage, Geschwindigkeit Rechtslage

Die Einträge werden wie folgt vorgenommen:

•Für die Zeile [L] wird der Wert aus der Eigenschaft 'Geschwindigkeit Linkslage' der Weichenkomponente eingetragen.

•Für die Zeile [R] wird der Wert aus der Eigenschaft 'Geschwindigkeit Rechtslage' der Weichenkomponente eingetragen.

14

Bezeichnung Tabelle (des ermittelten Freimeldeabschnittes)

Der Freimeldeabschnitt, der sich über die Weiche erstreckt, wird automatisch über die Topologie ermittelt. Die Eigenschaft 'Bezeichnung Tabelle' des Freimeldeabschnittes wird eingetragen.

15

Auffahrortung

Die Eigenschaft 'Auffahrortung' im Weichenelement wird geprüft. Der Eintrag [x] wird vorgenommen, wenn die Checkbox 'Auffahrortung' = [true], d. h. mit Häkchen gesetzt wurde. Der Eintrag wird für beide Zeilen [L] und [R] vorgenommen.

16

-

Der Eintrag ist manuell in der Exportansicht vorzunehmen. Durch Speichern des Projektes bleibt der Eintrag für spätere Exporte erhalten.

17

Auswurfrichtung

Der Eintrag wird für Gleissperren (Eigenschaft 'Komponente Typ' = [Entgleisungsschuh]) wie folgt vorgenommen:

•Der Eintrag [L] wird in die Zeile [L] vorgenommen, wenn die wenn die Eigenschaft 'Auswurfrichtung' in der Weichenkomponente mit dem Wert [Links] befüllt ist.

•Der Eintrag [R] wird in die Zeile [R] vorgenommen, wenn die wenn die Eigenschaft 'Auswurfrichtung' in der Weichenkomponente mit dem Wert [Rechts] befüllt ist.

18

-

Der Eintrag ist manuell in der Exportansicht vorzunehmen für die Zeile [L]. Der Eintrag wird automatisch in die Zeile [R] übernommen. Durch Speichern des Projektes bleibt der Eintrag für spätere Exporte erhalten.

19

-

Der Eintrag [x] wird vorgenommen, wenn es sich bei der Gleissperre um eine gekuppelte / doppelte Gleissperre handelt mit zwei Weichenkomponenten. Handelt es sich um eine einfache Gleissperre mit einer Weichenkomponente, bleibt der Eintrag leer.

20

Bearbeitungsvermerk

Die Eigenschaft 'Kurztext' des verknüpften Kommentares wird eingetragen.
