Prozess:

Darstellen eines NID_C Wechsels über die ZUB Bereichsgrenze



Voraussetzung:

Planen der Ausrüstung

Erstellen des Radio Block Centres



Beschreibung:

Der NID_C Wechsel wird über das Punktobjekt ZUB Bereichsgrenze abgebildet und gemäß Ril 819.1344 in der Zeichnung dargestellt. Es ist sicherzustellen, dass für den NID_C Wechsel zwei RBC vorhanden sind, deren Unterbringungen an der Topologie verortet sind. Außerdem ist das RBC vor dem Wechsel einem Datenpunkt vor der ZUB Bereichgrenze und das RBC nach dem Wechsel einem Datenpunkt nach der ZUB Bereichsgrenze zuzuordnen.


Informationen zur Formulierung des Objektes im PlanPro-Schema sind auf der Seite Definieren der ZUB Bereichsgrenzen zu finden.



Vorgehensweise:

1.Das Einfügen des Punktobjektes ZUB Bereichsgrenze erfolgt mit der Funktion 'EPU-Objekteinfüger'.


Befehlszeile: PRS_EPU_EINF

Multifunktionsleiste: ProSig EPU -> Ausrüstung LST -> EPU-Objekteinfüger




oDie ZUB Bereichsgrenze ist einzufügen wie unter Definieren der ZUB Bereichsgrenzen, Schritt 2 beschrieben ist.


2.Nach dem Einfügen der ZUB Streckeneigenschaft sind über die Funktion Objekt(e) editieren alle relevanten Daten für den NID_C Wechsel einzugeben.


Befehlszeile: OE
Multifunktionsleiste: ProSig EPU -> Tools -> Objekt(e) editieren




OE_ZUB_Bereichsgrenze_NID_C_Wechsel_ppt

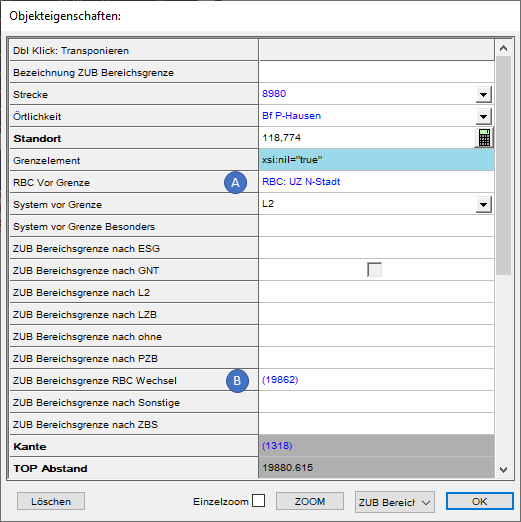

Bild: Eigenschaften einer ZUB Bereichsgrenze als NID_C Wechsel

oÜber die Eigenschaft 'RBC Vor Grenze' (A) ist auf das Radio Block Centre (RBC) vor der Grenze zu verweisen. Es ist sicherzustellen, dass die Eigenschaft 'NID_C' des RBC befüllt ist.

oFür die Eigenschaft 'ZUB Bereichsgrenze RBC Wechsel' (B) ist über das Kontextmenü ein neues Unterobjekt 'ZUB Bgrenze RBC Wechsel' zu erzeugen. Anschließend ist im Unterobjekt für die Eigenschaft 'RBC nach Grenze' auf das RBC nach der Grenze zu verweisen. Es ist sicherzustellen, dass die Eigenschaft 'NID_C' des RBC befüllt ist.

oHinweis: Derzeit ist sicherzustellen, dass die Unterbringungen der RBC an der topologischen Kante vor und nach dem NID_C Wechsel verortet sind.


3.Anschließend ist dem nächsten Datenpunkt vor der ZUB Bereichsgrenze das RBC vor der Grenze und dem nächsten Datenpunkt nach der ZUB Bereichsgrenze das RBC nach der Grenze zuzuweisen in der Eigenschaft 'RBC'. Der Präfix der DP-Adresse (NID_C) der eingetragenen Datenpunktadresse wird ermittelt und entsprechend im NID_C Wechsel in der Zeichnung dargestellt.

oDie ZUB Bereichsgrenze als NID_C Wechsel ist ein Punktobjekt, das an der topologischen Kante verortet wird.

oDer NID_C Wechsel wird auf dem Layer PRS-ZUB BEREICHSGRENZE-RBC WECHSEL-NID C WECHSEL abgelegt.

NID_C_Wechsel_dwg
Bild: Darstellung einer ZUB Bereichsgrenze als NID_C Wechsel in der Zeichnung
