Table of Shunt Route Series
Contents
Design rules: Deutsche Bahn AG, Guideline 819.0102 (dated 01.03.2005)
Standard ProSig-Object:
•Track route series (only those that refer to Shunt Route)
Linked ProSig-Objects:
•Track route
•Comment
Object Representation: Row-oriented
Template:
Designation |
Paper size |
Objects represented per Sheet |
ZRangierstrasse_297x420 |
Height:297 mm; Length: 420 mm |
50 |
Illus.: Export view of the ProSig Engineer for the Table of Shunt Route Series
Übersicht für die Tabellenbefüllung:

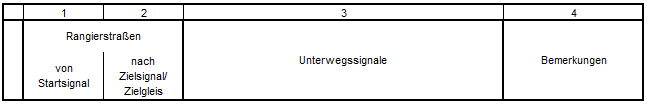

Bild: Kopfzeile der Aneinandergereihten Rangierstraßentabelle
Spaltennr. |
Eigenschaft |
ergänzender Hinweis |
1 |
Start (vom ersten Fahrweg der ersten Fahrstraße) |
Die Eigenschaft 'Bezeichnung Tabelle' des Startsignals wird eingetragen. |
2 |
Ziel (vom letzten Fahrweg der letzten Fahrstraße) |
Die Eigenschaft 'Bezeichnung Tabelle' des Zielsignals wird eingetragen. |
3 |
Ziele (von bis zu vier Fahrstraßen von Start nach Ziel) |
Die Ziele der Fahrstraßen der aneinandergereihten Rangierstraße werden aufgesammelt auf dem Weg vom Start zum Ziel. |
4 |
Bearbeitungsvermerk |
Die Eigenschaft 'Kurztext' des verknüpften Kommentares wird eingetragen. |
Tabelle: Übersicht der Befüllung für die Aneinandergereihte Rangierstraßentabelle
