Signaling Block Table
Contents
Design rules: Deutsche Bahn AG, Guideline 819.0102 (dated 01.03.2005)
Standard ProSig-Object:
•Track clearance section
Linked ProSig-Objects:
•FMA component
•Switch
•External Control Architecture
•Comment
Object Representation: Row-oriented
Template:
Designation |
Paper size |
Objects represented per Sheet |
Freimelde_297x590 |
Height:297 mm; Length: 590 mm |
50 |
Illus.: Export view of the ProSig Engineer for the Signaling Block Table
Übersicht für die Tabellenbefüllung:

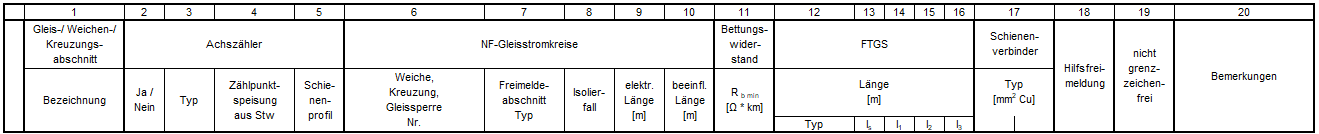

Bild: Kopfzeile der Freimeldetabelle
Spaltennr. |
Eigenschaft |
ergänzender Hinweis |
1 |
Bezeichnung Tabelle |
Für Gleisstromkreise wird die Bezeichnung um die Eigenschaft 'Kaskade Bezeichnung' ergänzt. |
2 |
Art |
Der Eintrag [Ja] wird vorgenommen, wenn die Eigenschaft 'Art' = [AzA]. Ansonsten wird der Eintrag [Nein] vorgenommen. |
3 |
Typ Hersteller |
Für 'Art' = [AzA] |
4 |
FMA Innenanlage |
Für 'Art' = [AzA]. Die Eigenschaft 'Bezeichnung Tabelle' des eingetragenen Objektes wird exportiert. |
5 |
Schienenform (der angrenzenden FMA-Komponenten) |
Für 'Art' = [AzA] |
6 |
Bezeichnung Tabelle (der Weichenelemente) |
Für 'Art' = [NF-GSK]. Die Eigenschaft 'Bezeichnung Tabelle' aller im Freimeldeabschnitt befindlichen Weichen, Kreuzungen und Gleissperren wird exportiert. |
7 |
Typ Hersteller |
Für 'Art' = [NF-GSK] |
8 |
Isolierfall (der Weichenanlage von Weichen und Kreuzungen im Isolierfall) |
Für 'Art' = [NF-GSK]. Der Eintrag wird für alle in Spalte 6 ermittelten Weichen und Kreuzungen mit Komma getrennt vorgenommen. |
9 |
FMA Länge |
Für 'Art' = [NF-GSK] |
10 |
FMA Länge Beeinflusst |
Für 'Art' = [NF-GSK] |
11 |
Bettungswiderstand |
- |
12 |
Typ Hersteller |
Für 'Art' = [FTGS] |
13 |
FMA Länge S |
Für 'Art' = [FTGS] |
14 |
FMA Länge E1 |
Für 'Art' = [FTGS] |
15 |
FMA Länge E2 |
Für 'Art' = [FTGS] |
16 |
FMA Länge E3 |
Für 'Art' = [FTGS] |
17a |
Art (der zum Freimeldeabschnitt erstellten FMA-EA) |
In dem Objekt FMA-EA ist in der Eigenschaft 'FMA' auf den jeweiligen Freimeldeabschnitt zu verweisen. |
17b |
Seilanzahl und Seiltyp (der zum Freimeldeabschnitt erstellten FMA-EA) |
In dem Objekt FMA-EA ist in der Eigenschaft 'FMA' auf den jeweiligen Freimeldeabschnitt zu verweisen. Für den Typ wird 'Seilanzahl'x'Seiltyp' eingetragen. |
18 |
Hilfsfreimeldung |
Der Eintrag [x] wird vorgenommen, wenn die Checkbox = [true], d. h. mit Häkchen gesetzt wurde. |
19 |
- |
Wird automatisch über die Topologie ermittelt anhand der im Freimeldeabschnitt befahrenen Weichen. Die 'Bezeichnung Tabelle' der Weichenelemente wird exportiert und um einen Zusatz ([L] oder [R]) ergänzt, je nachdem welche der Eigenschaften zur GZ Freimeldung in der Weiche befüllt sind. |
20 |
Bearbeitungsvermerk |
Die Eigenschaft 'Kurztext' des verknüpften Kommentares wird eingetragen. |
Tabelle: Übersicht der Befüllung für die Freimeldetabelle
