Definieren der ZUB Streckeneigenschaft
Inhalt
(Die Seite befindet sich in Bearbeitung)
Prozess:
•Definieren der ZUB Streckeneigenschaft
Voraussetzung:
Beschreibung:
Die ZUB Streckeneigenschaft ist in ProSig ein Bereichsobjekt, das im sicherungstechnischen Lageplan eingefügt werden kann. Mit dem Bereichsobjekt können entweder große Metallteile oder Bereiche mit einheitlicher Ausrüstung von Zugbeeinflussungssystemen auf der Topologie markiert werden, die einen Einfluss auf die Balisen-Planung haben. Werden richtungsbezogene Zugbeeinflussungssysteme verwenden, sind für diesen Bereich mehrere richtungsbezogene Bereichsobjekte ZUB Streckeneigenschaft zu erstellen.
In PlanPro ist das Objekt wie folgt formuliert:
ZUB Streckeneigenschaft (ZUB_Streckeneigenschaft)
Bereich mit einheitlicher Ausrüstung von Zugbeeinflussungssystem(en) oder Kennzeichnung eines besonderen Bereichs (z. B. großes Metallteil), der im Rahmen einer Balisen-Planung zu berücksichtigen ist. Sofern in einem Bereich richtungsbezogen unterschiedliche Zugbeeinflussungssysteme genutzt werden (Grenzbereich), sind dafür richtungsbezogene Bereichsobjekte anzulegen. Hinweis für Planungswerkzeuge: Die Definition des Bereichsobjekts ZUB_Streckeneigenschaft richtet sich nach dem Punktobjekt ZUB_Bereichsgrenze.
(Quelle: PlanPro-Modell)
Vorgehensweise:
1.Das Einfügen des Bereichsobjektes ZUB Streckeneigenschaft erfolgt mit der Funktion 'EPU-Objekteinfüger'.
Befehlszeile: PRS_EPU_EINF
Multifunktionsleiste: ProSig EPU -> Ausrüstung LST -> EPU-Objekteinfüger
Bild: Auswahl der Objektart ZUB Streckeneigenschaft im EPU-Objekteinfüger
2.Mit der Schaltfläche 'Einfügen' kann ein neues Bereichsobjekt 'ZUB Streckeneigenschaft' in die Zeichnung eingefügt werden.
oBeim Einfügen sind die Begrenzungspunkte des Bereiches auf der topologischen Kanten (Layer PRS-TOPOLOGISCHE KANTE) zu wählen, beenden der Auswahl mit der Eingabetaste.
oSind mehrere Wege zwischen den Begrenzungspunkten möglich, sollten Zwischenpunkte gewählt werden, um den Bereich der ZUB Streckeneigenschaft eindeutig zu bestimmen.
oNach dem Erzeugen wird die ZUB Streckeneigenschaft als Bereichsobjekt auf der Gleislage dargestellt und auf dem Layer PRS-ZUB STRECKENEIGENSCHAFT abgelegt.

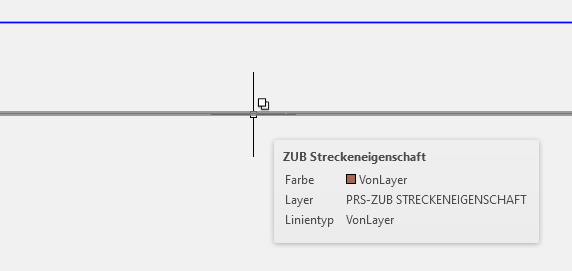

[Platzhalter: Bild: Darstellung der ZUB Streckeneigenschaft in der Zeichnung]
3.Nach dem Einfügen der ZUB Streckeneigenschaft sind über die Funktion Objekt(e) editieren alle relevanten Daten einzugeben.
Befehlszeile: OE
Multifunktionsleiste: ProSig EPU -> Tools -> Objekt(e) editieren

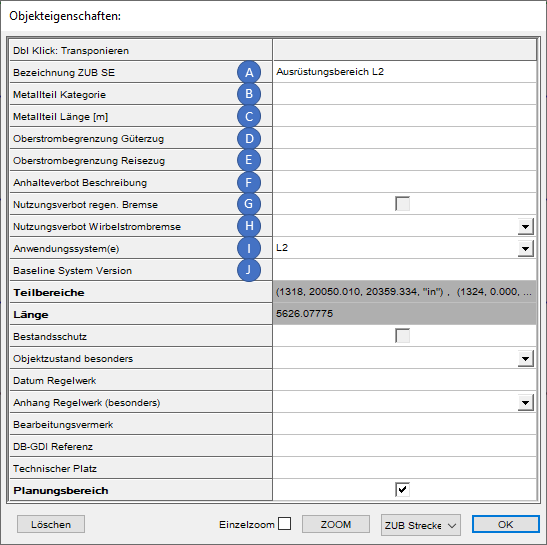

[Platzhalter: Bild: Eigenschaften einer ZUB Streckeneigenschaft]
oÜber die Eigenschaft 'Bezeichnung ZUB SE' (A) kann die Bezeichnung der ZUB Streckeneigenschaft eingetragen werden, z. B. Metallteil, Tunnel mit Anhalteverbot oder Ähnliches.
oDie folgenden Eigenschaften schließen sich gegenseitig aus, so dass für ein Objekt ZUB Streckeneigenschaft nur eine Eigenschaft zu befüllen ist:
▪Für die Eigenschaft 'Metallteil' (B) ist die Kategorie des Metallteils gemäß Ril 819.1344 anzugeben, sofern die ZUB Streckeneigenschaft ein Metallteil darstellen soll.
▪Für die Eigenschaft 'Oberstrombegrenzung Güterzug' (C) ...
▪Für die Eigenschaft 'Oberstrombegrenzung Reisezug' (D) ...
▪Für die Eigenschaft 'Anhalteverbot Beschreibung' (E) ist die nähere örtliche Beschreibung anzugeben, wie beispielsweise die Bezeichnung des Tunnels, sofern ein Anhalteverbot vorhanden ist.
▪Die Eigenschaft 'Nutzungsverbot regen. Bremse' (F) ist anzuhaken, wenn für den Bereich ein Nutzungsverbot der regenerativen Bremse vorliegt.
▪Die Eigenschaft 'Nutzungsverbot Wirbelstrombremse' (G) ist anzugeben, wenn für den Bereich ein Nutzungsverbot der Wirbelstrombremse vorliegt. Dieses ist abhängig von der Art der Bremsung anzugeben.
▪Die Eigenschaft 'Anwendungssystem(e)' (H) ist mit dem/den Anwendungsssystem/en zu befüllen. Sollen mehrere Anwendungssysteme angegeben werden, ist dieses über das Kontextmenü über 'Wert(e) zuordnen mittels Dialog' vorzunehmen.
