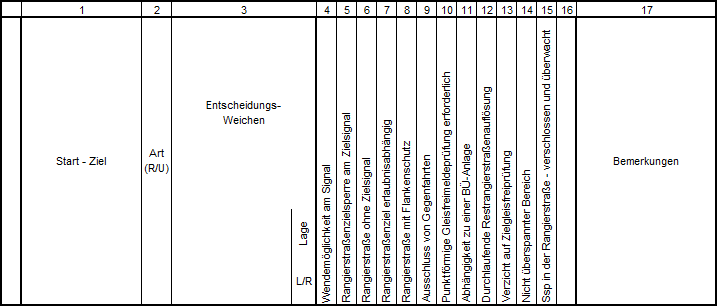

Rangierstraßentabelle

Bezeichnung

Papiergröße

Dargestellte Objekte pro Blatt

Rangierstrasse_297x420

Höhe:297 mm; Länge: 420 mm

30

Spaltennr.

Eigenschaft

ergänzender Hinweis

1

Bezeichnung

Die Eigenschaft 'Bezeichnung' der Rangierstraße wird eingetragen. Wurde ein Umfahrpunkt in den Fahrweg der Rangierstraße eingetragen, wird die Bezeichnung des Umfahrpunktes mit exportiert.

2

Art

Die Einträge werden wie folgt vorgenommen:

•Der Eintrag [R] wird vorgenommen, wenn 'Art' = [Rangier Regel] eingetragen wurde.

•Der Eintrag [U] wird vorgenommen, wenn 'Art' = [Rangier Umfahr] eingetragen wurde.

3

Weichen Linkslage, Weichen Rechtslage (im Fahrweg der Rangierstraße)

Voraussetzung ist, dass es mehrere Rangierstraßen zwischen Start und Ziel gibt. Wird automatisch über die Topologie ermittelt und mit den Eigenschaften 'Weichen Linkslage' und 'Weichen Rechtslage' aus dem Fahrweg der Rangierstraße verglichen. Die Eigenschaft 'Bezeichnung Tabelle' der Weichen (Weichenelement) wird eingetragen. Für die Lage wird der Eintrag [L] oder [R] ebenfalls automatisch ermittelt und eingetragen.

4

-

Der Eintrag ist manuell in die exportierte Tabelle vorzunehmen.

5

Signal Zielsperrung (im Flankenschutz)

Das Zielsignal der Rangierstraße ist bietendes Objekt in einem Flankenschutzobjekt und die Eigenschaft 'Signal Zielsperrung' im Flankenschutz ist befüllt:

•Der Eintrag [+] wird vorgenommen, wenn die Checkbox 'Signal Zielsperrung' = [true], d.h. Häkchen gesetzt wurde.

•Der Eintrag [-] wird vorgenommen, wenn die Checkbox 'Signal Zielsperrung' = [false], d. h. Strich gesetzt wurde oder leer ist oder das Zielsignal der Rangierstraße nicht bietendes Objekt in einem Flankenschutzobjekt ist.

6

Betriebliche Funktion (im Ziel des Fahrwegs der Rangierstraße)

Der Eintrag [+] wird vorgenommen, wenn es sich beim Ziel um ein fiktives Signal handelt und die Eigenschaft 'Betriebliche Funktion' = [RSZ (Rangier-Start/Ziel o. Sig)]. Ansonsten wird der Eintrag [-] vorgenommen.

7

Rangierziel Erlaubnisabhängig (im Ziel des Fahrwegs der Rangierstraße)

Der Eintrag [+] wird vorgenommen, wenn es sich beim Ziel um ein fiktives Signal handelt und die Eigenschaft 'Rangierziel Erlaubnisabhängig' befüllt wurde. Für die Eigenschaft ist ein Blockelement zuzuordnen. Ansonsten wird der Eintrag [-] vorgenommen.

8

-

Der Eintrag [+] wird vorgenommen, wenn ein Flankenschutzobjekt über den Fahrstraßendialog im Kartenreiter 'Flankenschutz Rangierstraße' der Rangierstraße zugeordnet wurde. Wurde kein Flankenschutz zugeordnet, bleibt der Eintrag leer.

9

Gegenfahrtausschluss

Die Einträge werden wie folgt vorgenommen:

•Der Eintrag [+] wird vorgenommen, wenn die Eigenschaft 'Gegenfahrtausschluss' = [ja] befüllt ist.

•Der Eintrag [-] wird vorgenommen, wenn die Eigenschaft 'Gegenfahrtausschluss' mit einem der anderen Werte befüllt ist.

10

Rangier Freimeldung

Der Eintrag [+] wird vorgenommen, wenn für die Eigenschaft 'Rangier Freimeldung' ein Freimeldeabschnitt angegeben wurde.

11

-

Der Eintrag [+] wird vorgenommen, wenn im Bereich des Fahrweges der Rangierstraße ein BÜ an einer der topologischen Kanten verortet ist. Ansonsten wird der Eintrag [-] vorgenommen.

12

Fstr: Ra Restauflösung (im Startsignal des Fahrwegs der Rangierstraße)

Der Eintrag [+] wird vorgenommen, wenn im Startsignal der Rangierstraße die Eigenschaft 'Fstr: Ra Restauflösung' = [true], d.h. Häkchen gesetzt wurde.

13

Rangier Freimeldung

Der Eintrag [+] wird vorgenommen, wenn für die Eigenschaft 'Rangier Freimeldung' kein Freimeldeabschnitt angegeben wurde.

14

Oberleitung fehlt

Der Eintrag [+] wird vorgenommen, wenn die Eigenschaft 'Oberleitung fehlt' in der Rangierstraße gesetzt wurde.

15

-

Die Eigenschaft 'Bezeichnung Tabelle' der Schlüsselsperre wird eingetragen, die über den Fahrstraßendialog im Fahrweg der Rangierstraße angegeben wurde.

16

-

-

17

Bearbeitungsvermerk

Die Eigenschaft 'Kurztext' des verknüpften Kommentares wird eingetragen.
